Koffer LM (V1.0) - Meshtastic-Notfunkkit
Errichten eines Datenfunk-Netzes auf Basis von LoRa-Meshtastic über größere Distanzen (mehrere km)
Sprechfunk-Kommunikation auf VHF (FreeNet) & UHF (PMR446) als Ergänzung zum Datenfunknetzwerk
Die Nodes vernetzen sich vollkommen selbstständig untereinander - und man benötigt lediglich eine Bluetooth-Verbindung zum nächsten Node um Nachrichten im Stil eines Internet-Messengers zu versenden (max. 200 Zeichen pro Sendung) - aber natürlich ganz ohne Internet, da die Nachrichten im Frequenzbereich 868 MHz ausscliesslich per Funkversendet werden.
Neue Nodes können jederzeit dem Netz durch blosses "Einschalten" hinzugefügt werden.
Obwohl es unterschiedliche Technologien gibt und "Meshcore" sicherlich das bessere Netzwerk in diesem Bereich ist, habe ich mich für "Meshtastic" entschieden, da es aus dem Koffer heraus ohne Konfiguration sofort funktioniert und keine bereits existierende Infrastruktur voraussetzt.
Die Nodes selbst können für den Schnell-Aufbau mittels eines Batteriepacks sofort in Betrieb genommen werden. Steht das Netz, kann dann die Strom-Infrastruktur auf per Solarstrom wieder-aufladbare Akkus umgestellt werden.
To-Do (28.12.2025):
Sprechfunk-Kommunikation auf VHF (FreeNet) & UHF (PMR446) als Ergänzung zum Datenfunknetzwerk
Inhalt:

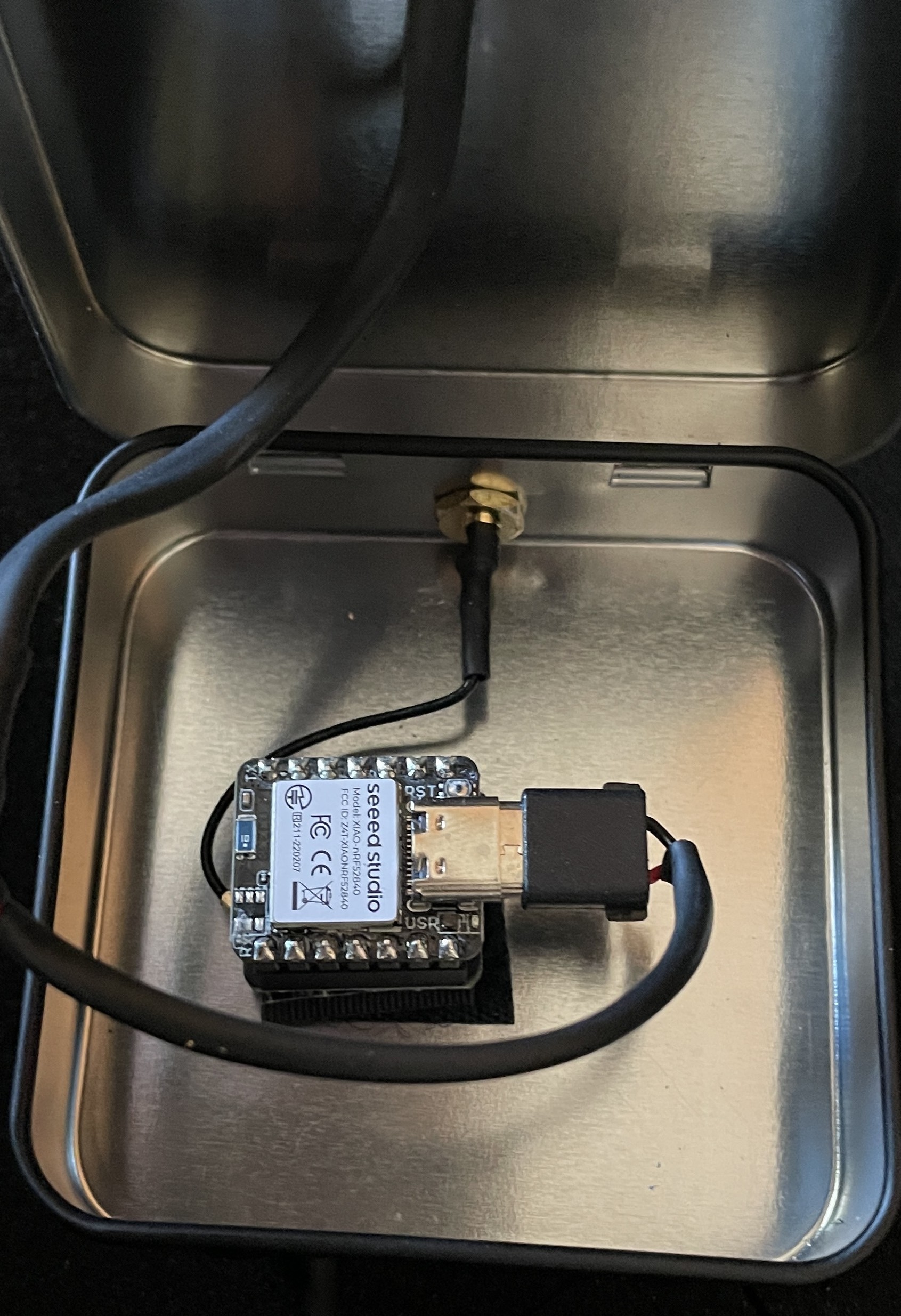

- 4 Stück LoRa-Meshtastic-Nodes (Seedstudio Xiao (nRF52840 + WIO SX-1262)

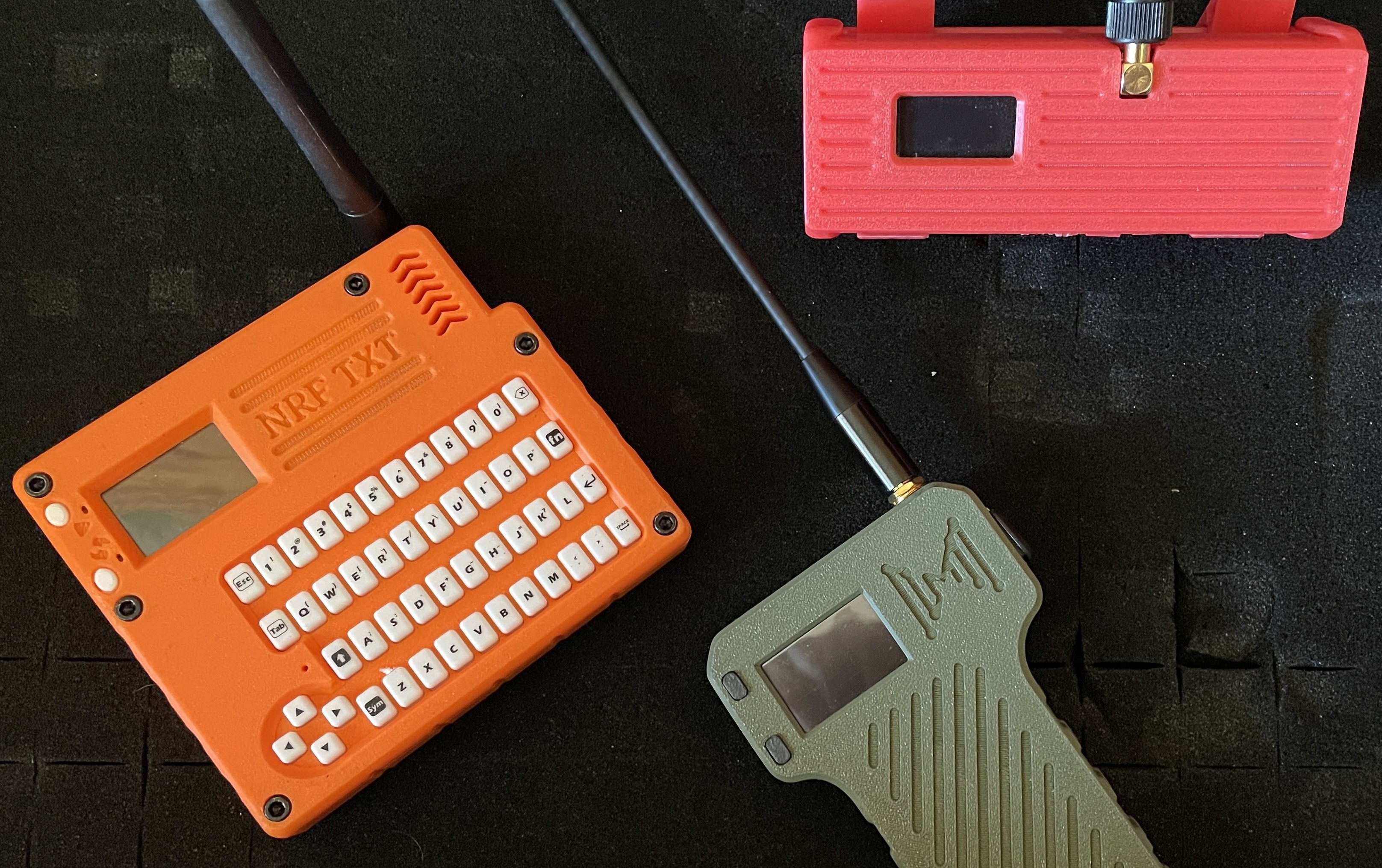

- 1 Stück LoRa-Meshtastic-Node (NRF-TXT mit Heltec V4, Mini-Tastatur, eigenem Akku)
- 1 Stück LoRa-Meshtastic-Mode (Heltec V4, eigenem Akku)
- 1 Stück LoRa-Meshtastic-Node (Lilygo T-Beam 1.2)
- 4 Stück Batteriepack mit je 3x-AA-Lithium-Batterie a 3000 mAh Leistung

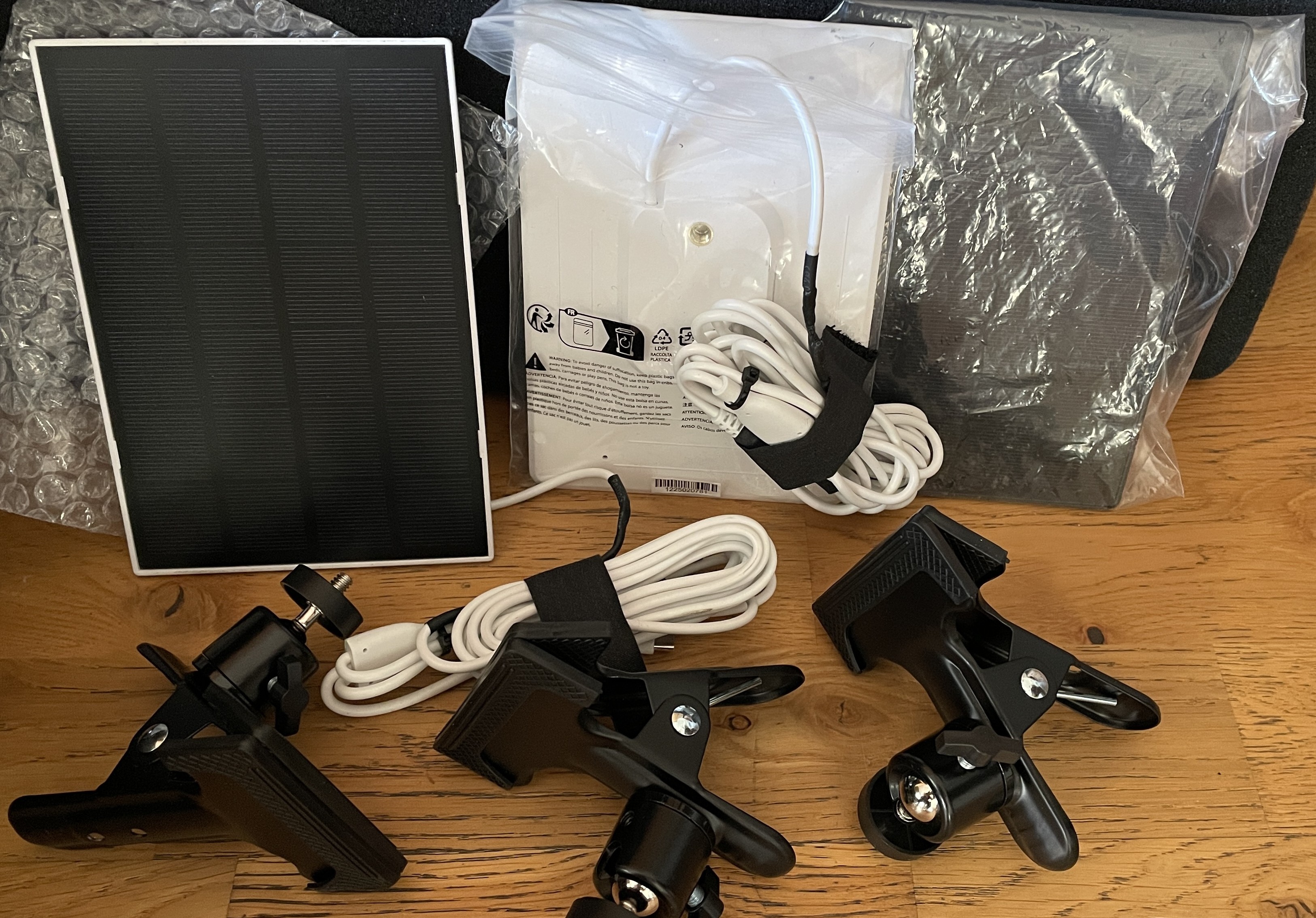

- 3 Solarpanel 5V/10W mit USB-C-Stecker und Klammern zur temporären Montage
- 6 Akkus Lithium-Polymer mit 3,7V / 3,3 Ah , Solarladeregler

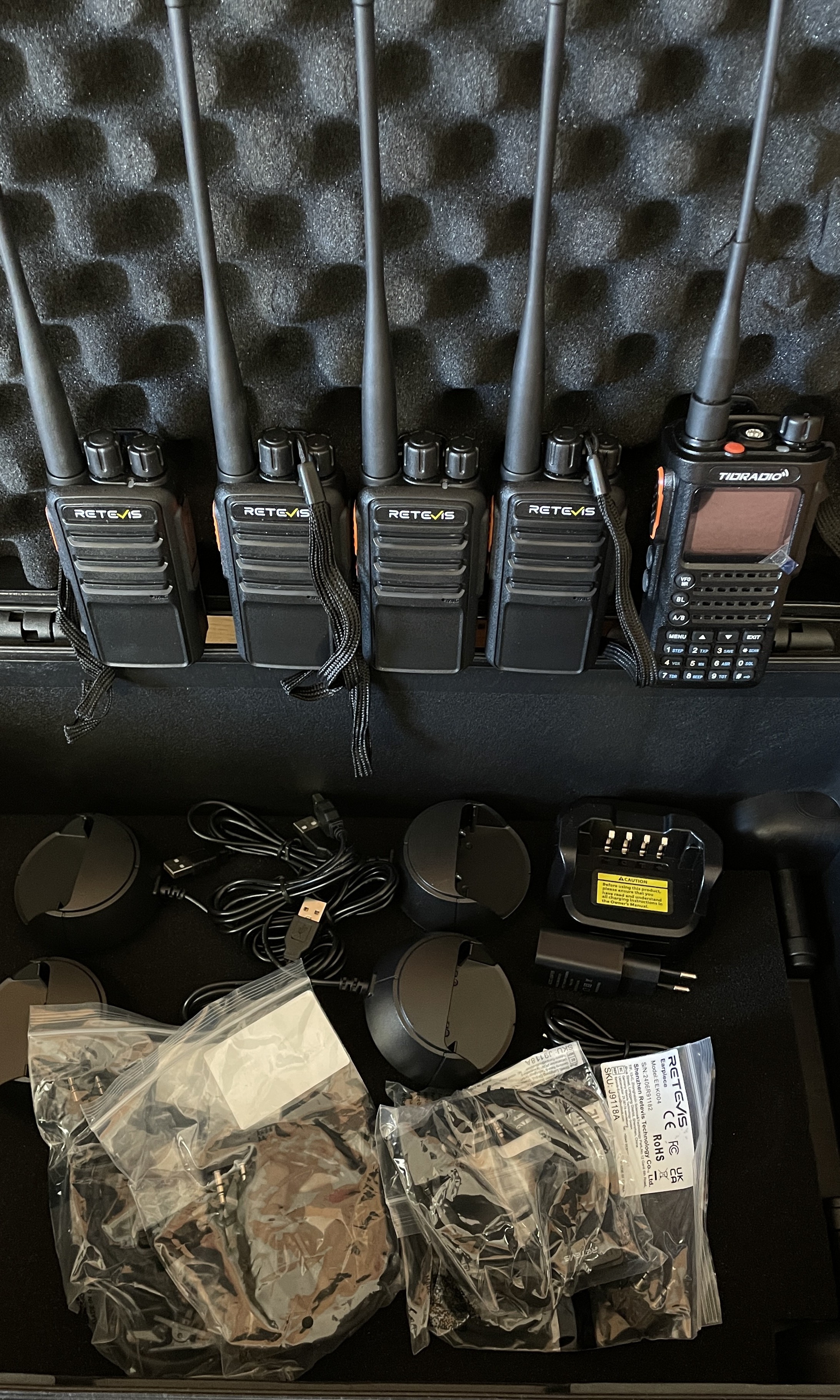

- 4 Jedermann-Handfunkgeräte RETEVIS RB669
- 1 Amateur-Handfunkgerät TIDRADIO H8
- Standladegeräte für alle Handfunkgeräte
- 3 Mobiltelefone mit Android und installierter Meshtastic-App
Beschreibung

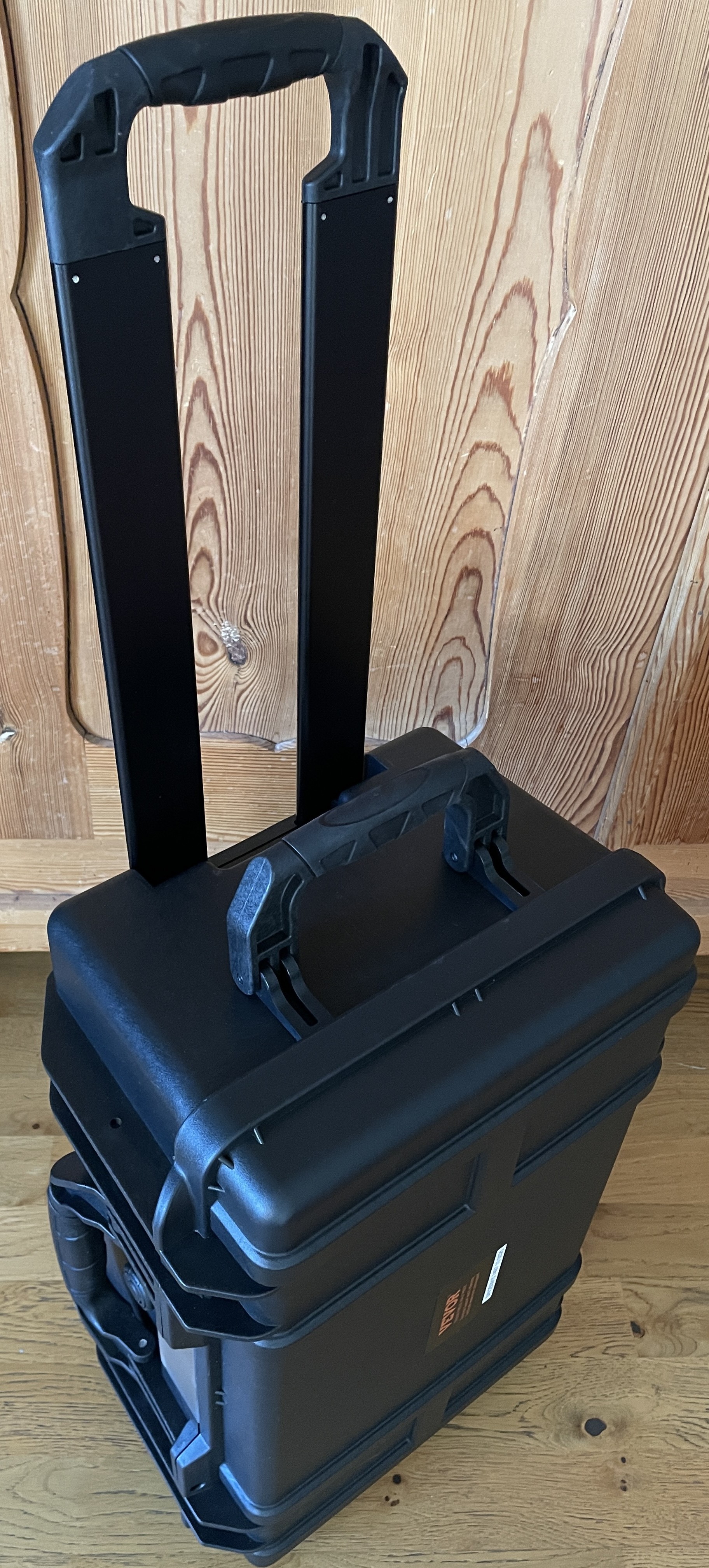

Der Koffer ist auf Basis einer Ausschreibung der Initiative Deutschland funkt! Bürgernotfunk für JEDERMANN entstanden und bietet die Möglichkeit, die Basis eines sich selbst vernetzendes Datenfunk-Netzwerkes mit einer Ausdehnung von 2-3km (ohen störende Gebäude auch viel mehr) zu bilden. Dieses kann an einer Einsatzstelle, einem Katastrophengebiet oder auch im Rahmen z.B. einer Sport-Veranstaltung installiert werden.Die Nodes vernetzen sich vollkommen selbstständig untereinander - und man benötigt lediglich eine Bluetooth-Verbindung zum nächsten Node um Nachrichten im Stil eines Internet-Messengers zu versenden (max. 200 Zeichen pro Sendung) - aber natürlich ganz ohne Internet, da die Nachrichten im Frequenzbereich 868 MHz ausscliesslich per Funkversendet werden.
Neue Nodes können jederzeit dem Netz durch blosses "Einschalten" hinzugefügt werden.
Obwohl es unterschiedliche Technologien gibt und "Meshcore" sicherlich das bessere Netzwerk in diesem Bereich ist, habe ich mich für "Meshtastic" entschieden, da es aus dem Koffer heraus ohne Konfiguration sofort funktioniert und keine bereits existierende Infrastruktur voraussetzt.
Die Nodes selbst können für den Schnell-Aufbau mittels eines Batteriepacks sofort in Betrieb genommen werden. Steht das Netz, kann dann die Strom-Infrastruktur auf per Solarstrom wieder-aufladbare Akkus umgestellt werden.
To-Do (28.12.2025):

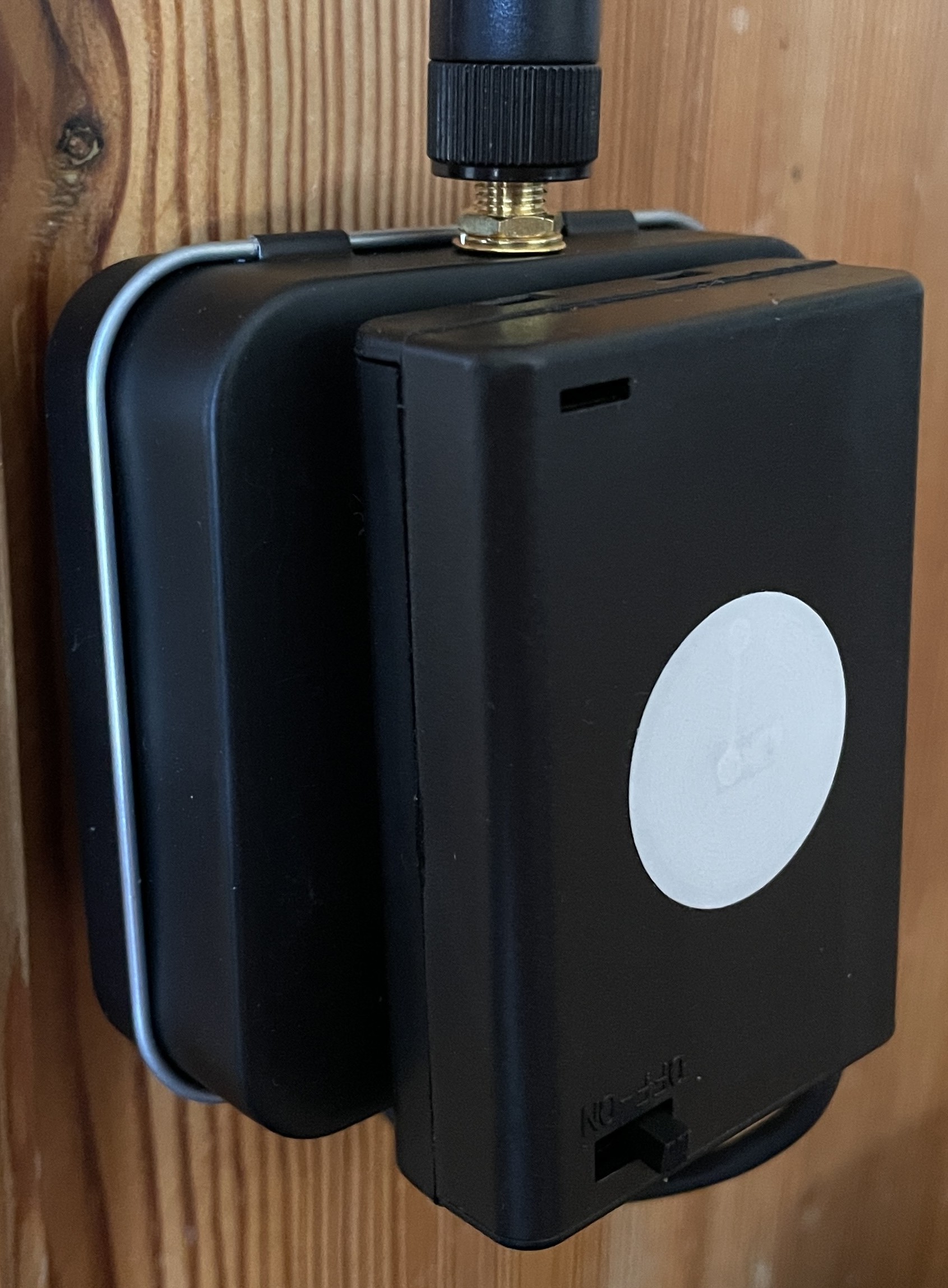

- Die Blechdosen gegen selbstgedruckte Gehäuse tauschen. Diese sind gerade in Entwicklung.
- Die Schaumpolster des Koffers an den Inhalt anpassen. Soll erst geschehen, wenn die Nodes und Batteriepacks endgültige Gehäuse haben.
- Anleitung für Aufbau und Inbetriebnahme erstellen. Auch das soll erst geschehen, wenn die Gehäuse ihre endgültige Form haben, damit ein Nutzer nicht nach den geräten sucht, welche auf dem Ausdruck abgebildet sind, aber lange nicht mehr so aussehen.
- Alle Teile (Akkus, Nodes, Batteriepacks etc) mit einem NFC-Tag versehen, welche das jeweilige Gerät eindeutig identifizieren können. Der Tag selbst wird dann mit einem Besitzerhinweis beschrieben.
